Guide til specialmontage

Denne manual beskriver en specialmontage af Markiseekspertens Benchmark-markise. Specialmontage er relevant, når de medfølgende vægbeslag ikke er nok, og når 25-graders standard-spærbesalg eller -loftsbeslag heller ikke kan klare opgaven. I dette eksempel ses en montage, hvor et nedløbsrør gør, at markisen skal forskydes fra væggen med specielle beslag.

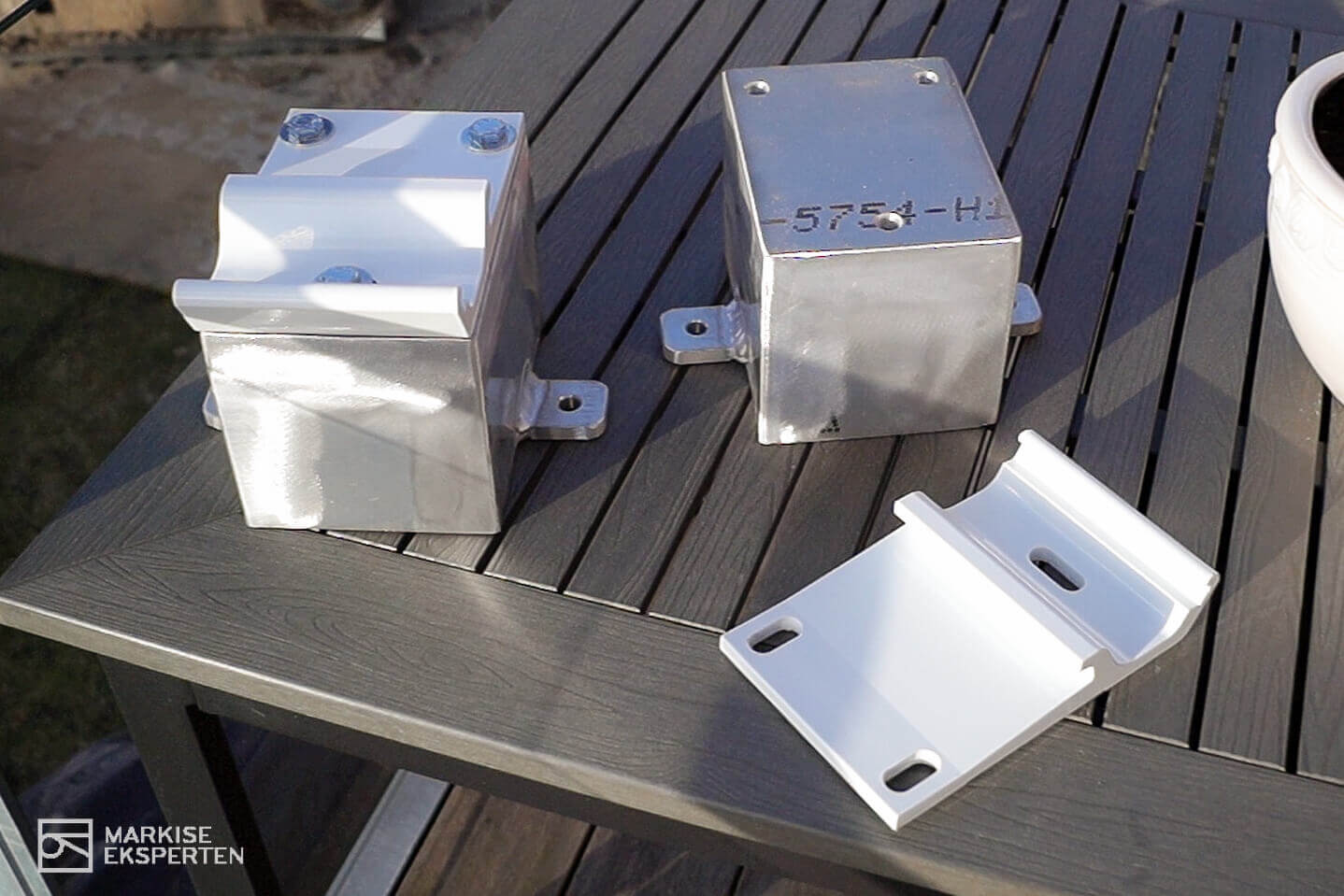

1. Specialbeslag
Billedet herunder viser de aluminumsbeslag, som skyder markisen 15 cm væk fra væggen. De gør, at markisen kan monteres foran et nedløbsrør. Beslagene er udført i 10 mm aluminium med tre huller til Benchmark-markisens medfølgende vægbeslag og tre huller til væggen. Specialbeslag

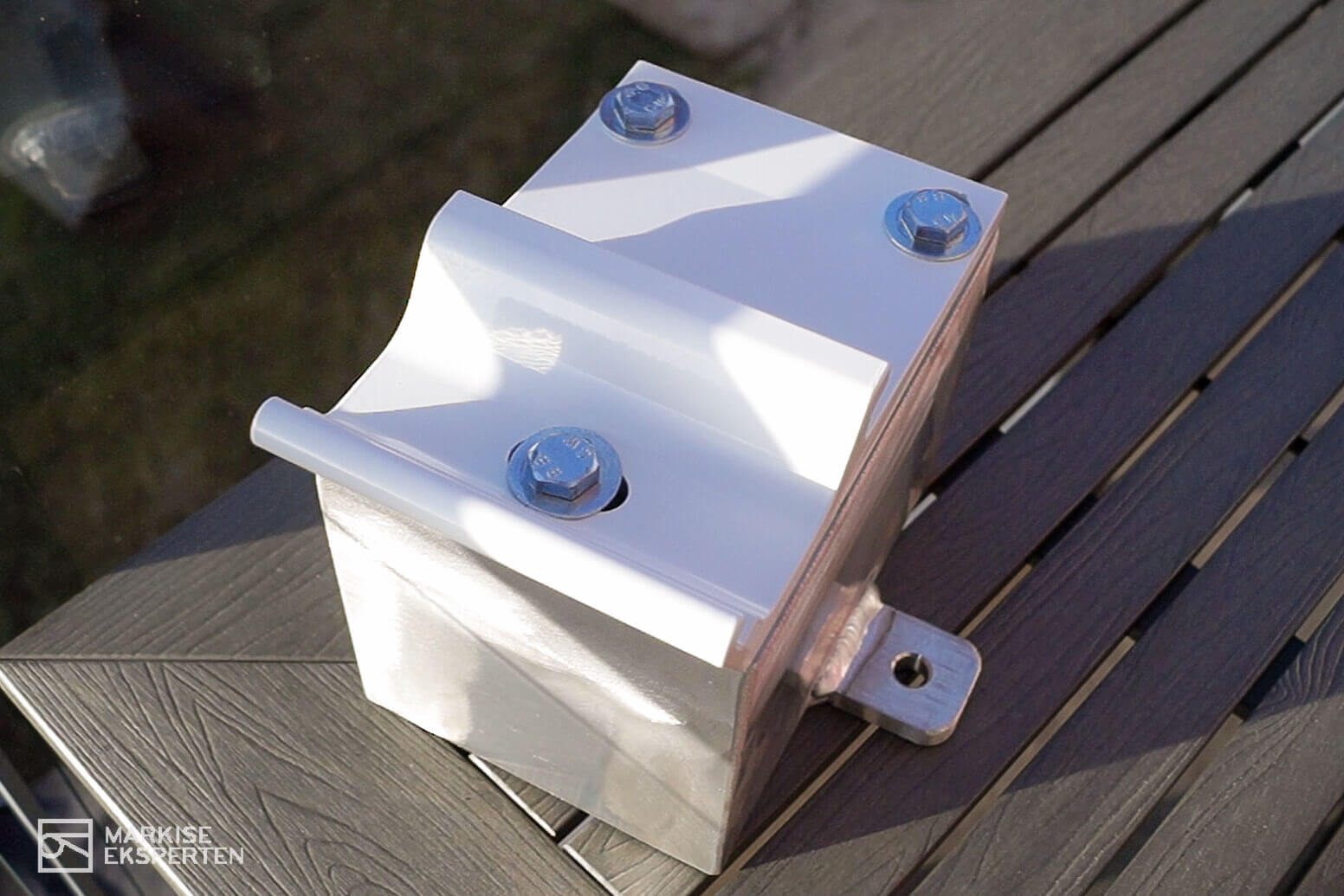

2. Specialbeslag med vægbeslag

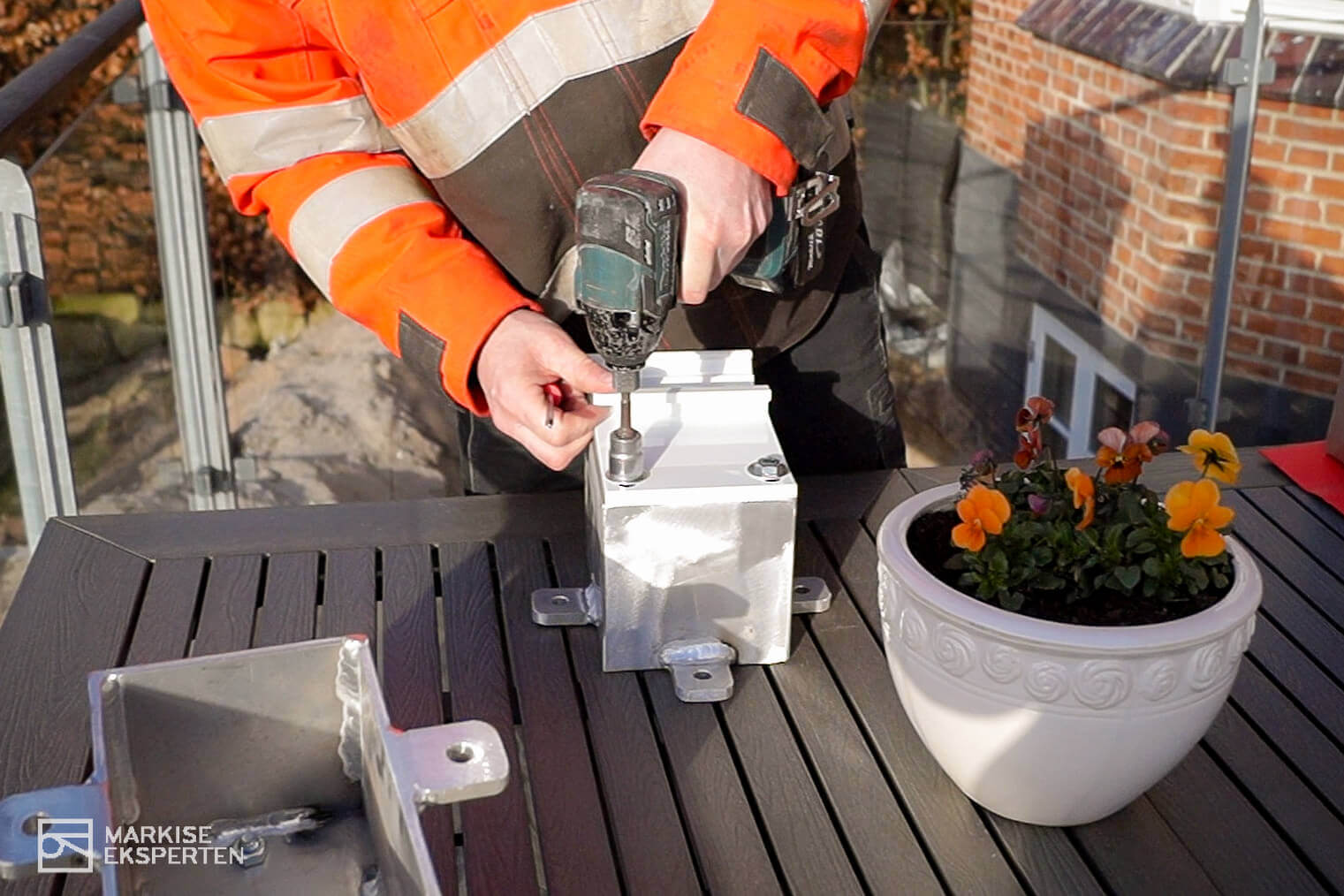

Her ses specialbeslaget med påsat vægbeslag. Specialbeslag med vægbeslag Specialbeslag med vægbeslag

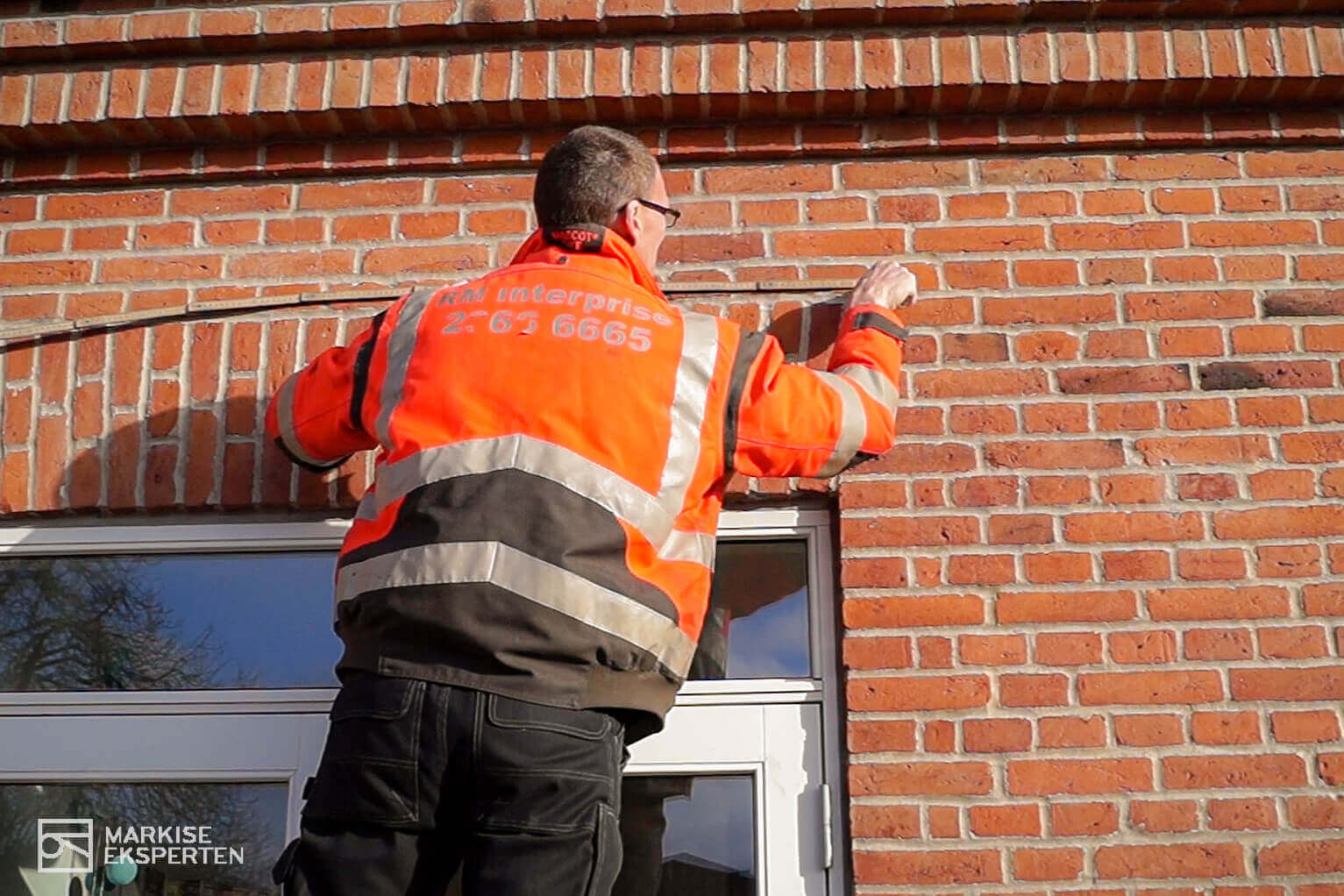

3. Opmåling til beslag

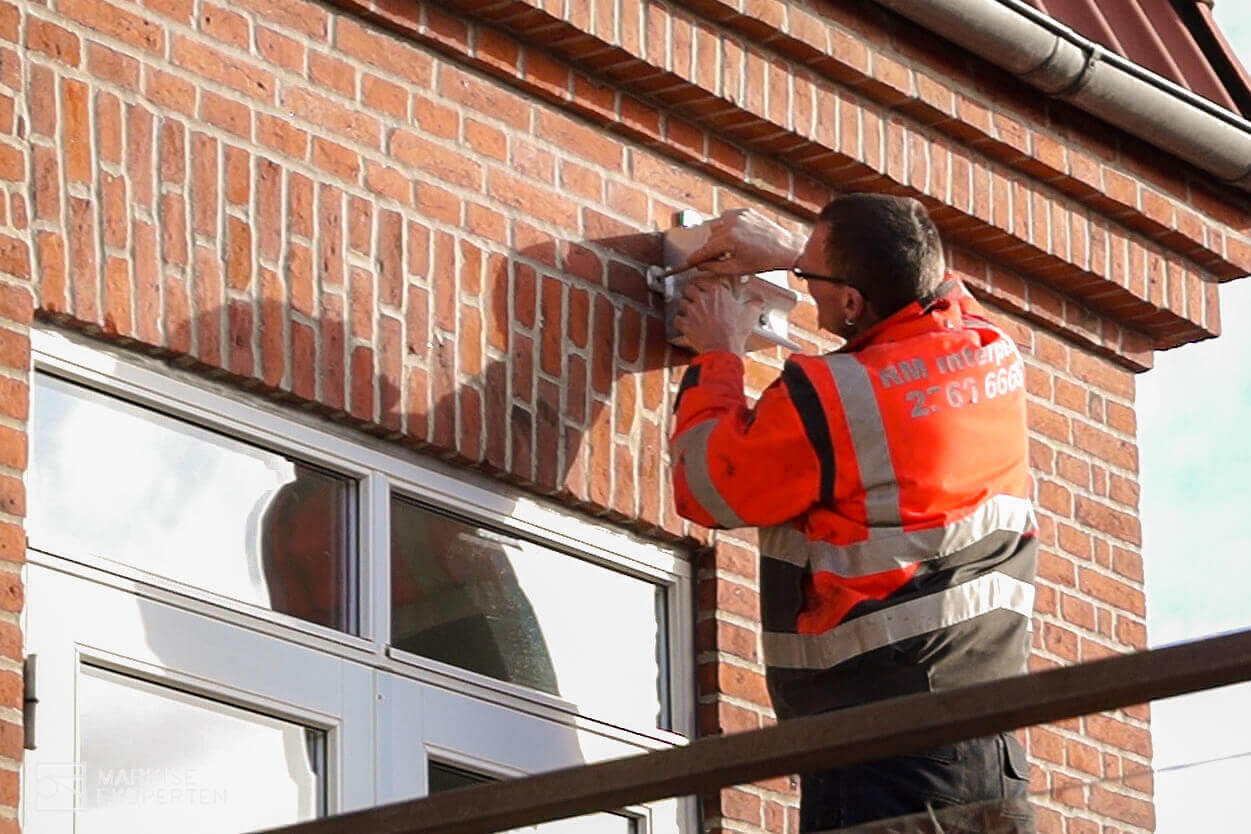

Første skridt i specialmontagen er opmåling til specialbeslagene. Først opmåles beslagenes lokationer, og dernæst kan beslagene bruges til at opmåle, hvor der skal bores huller til at bolte beslagene fast. Se de to billeder herunder. Opmåling til beslag Opmåling til beslag

4. Limning

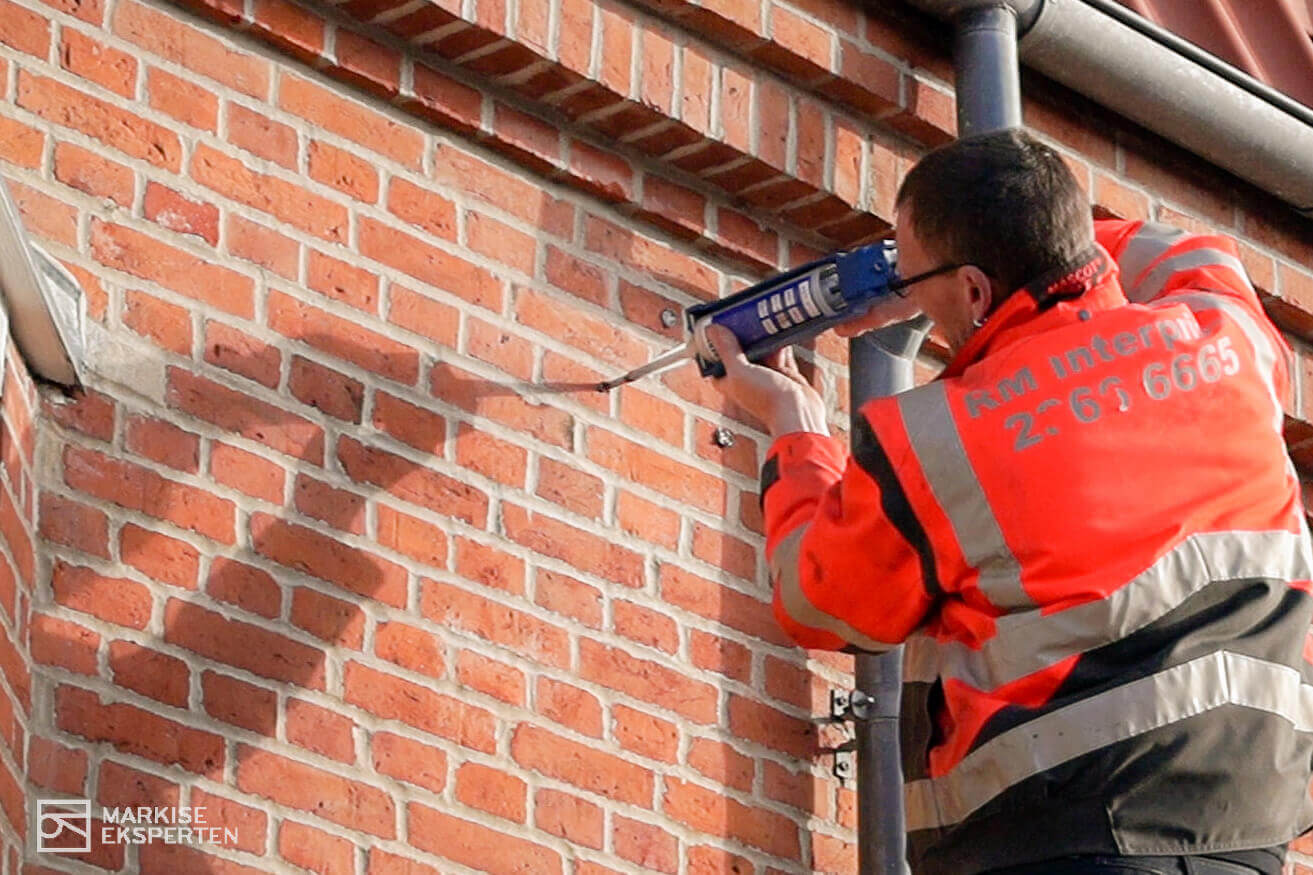

Herefter bores 12-mm-huller, som fyldes med tokomponentlim. Limning Limning

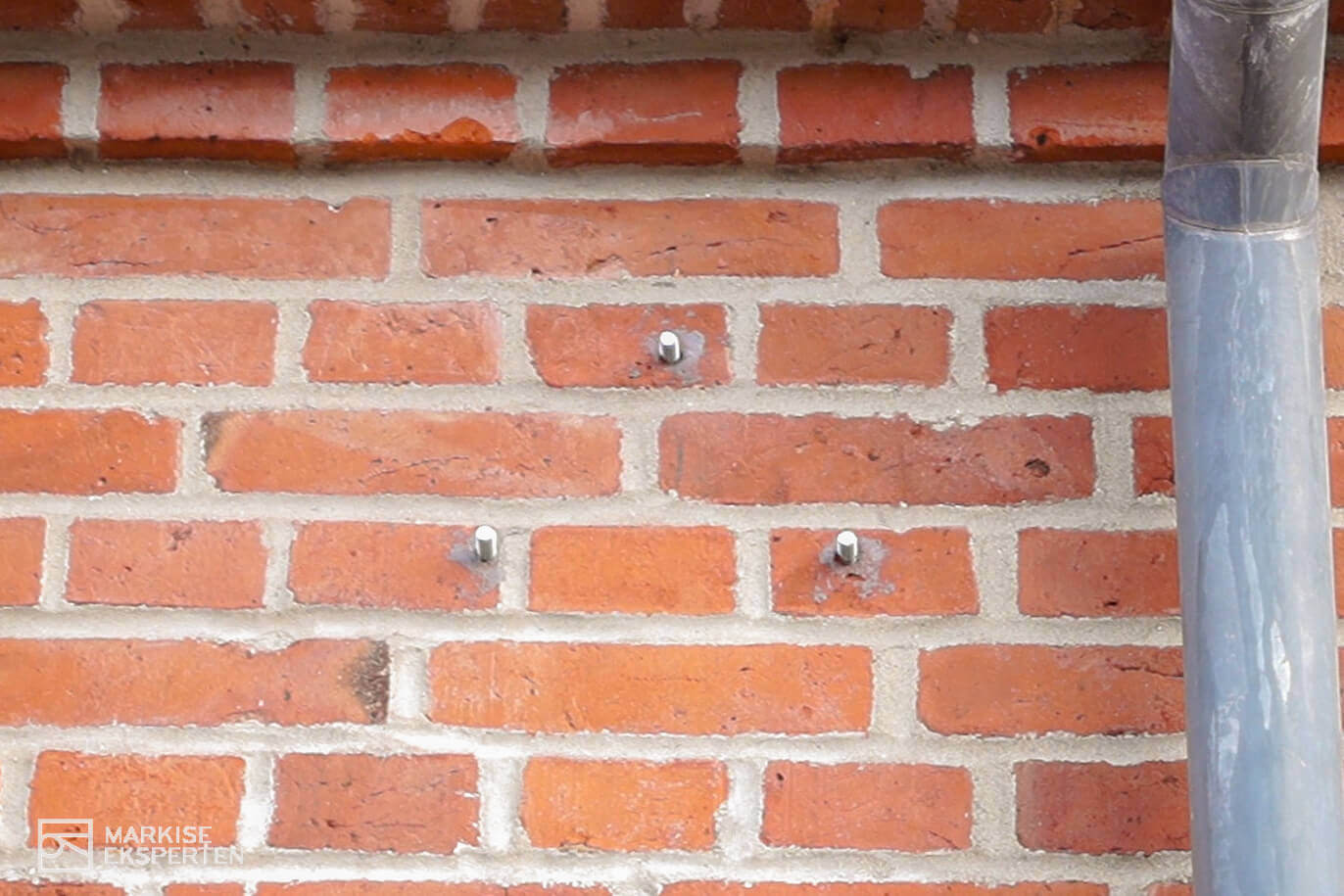

5. Gevindstænger

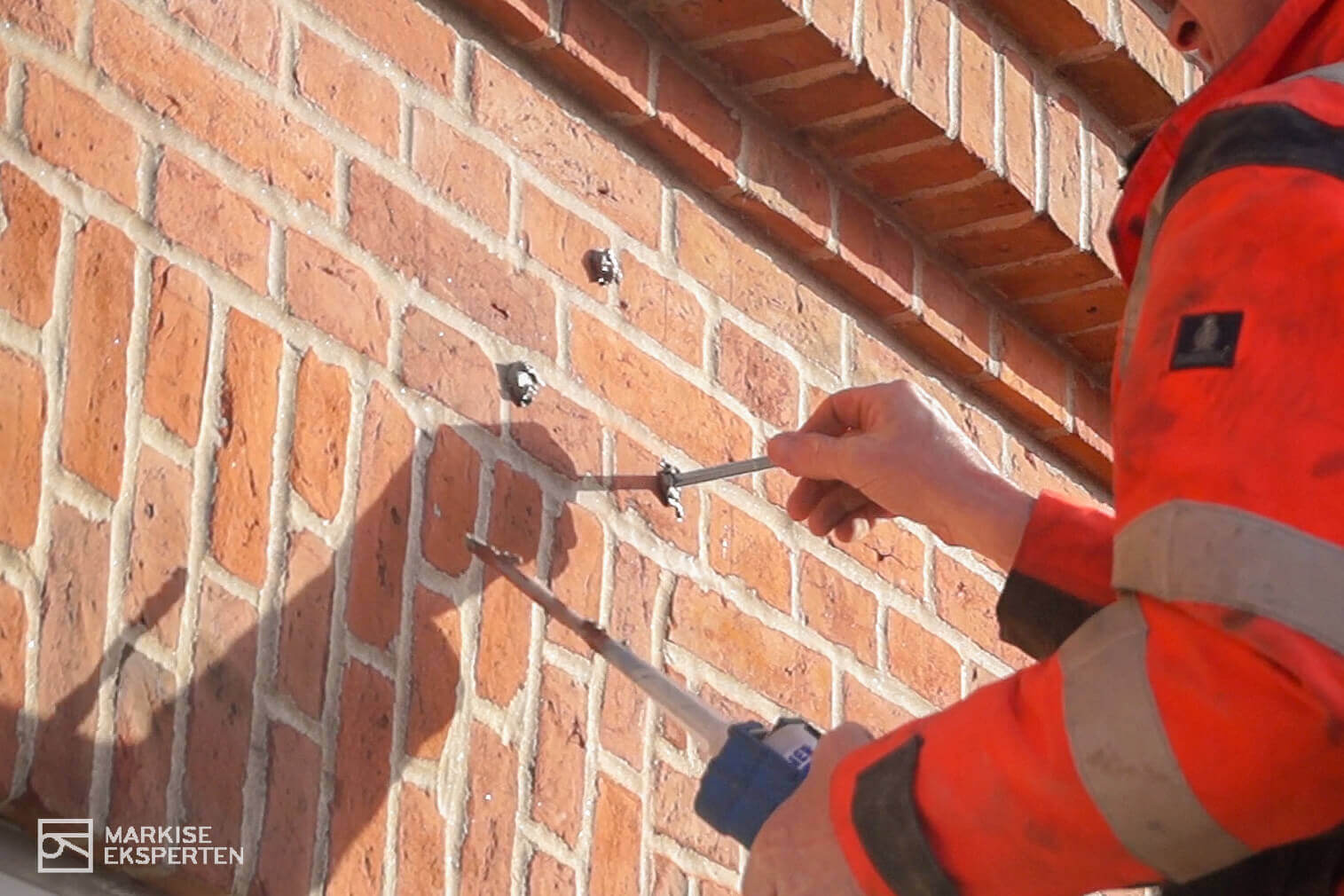

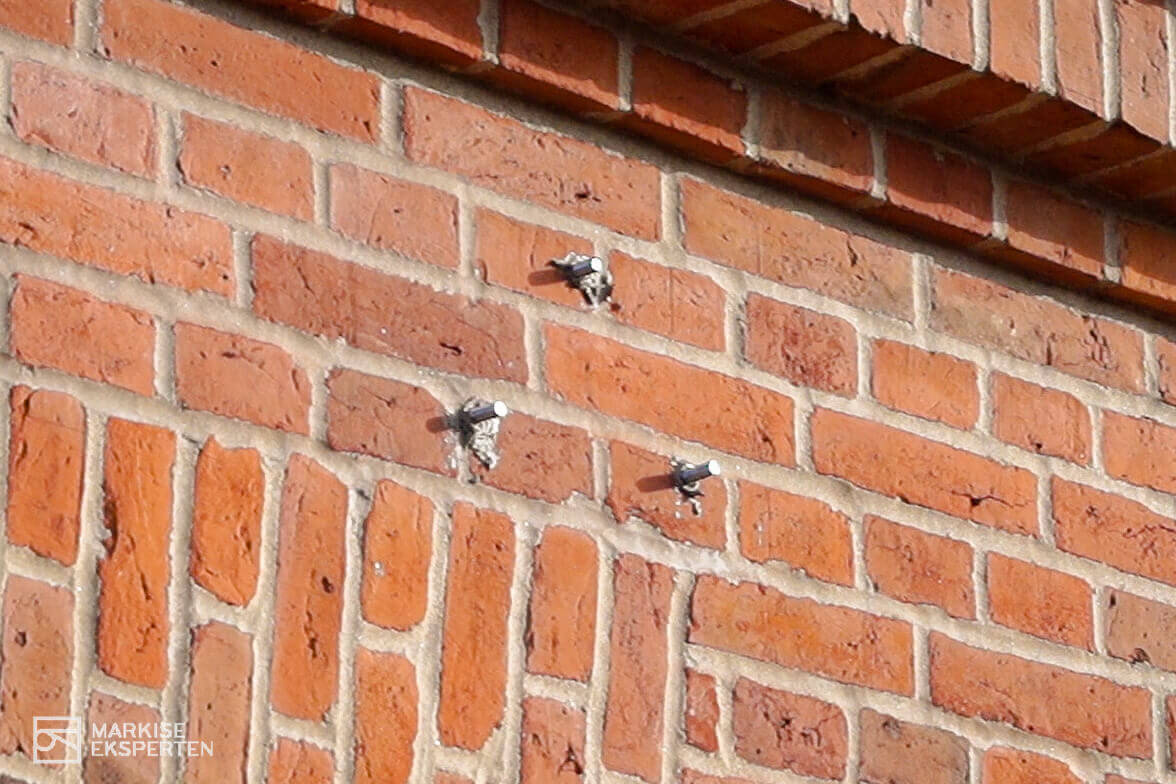

Nu indsættes 10-mm-gevindstænger i de tre huller, og det overskydende lim fjernes fra muren. Gevindstænger Gevindstænger Gevindstænger

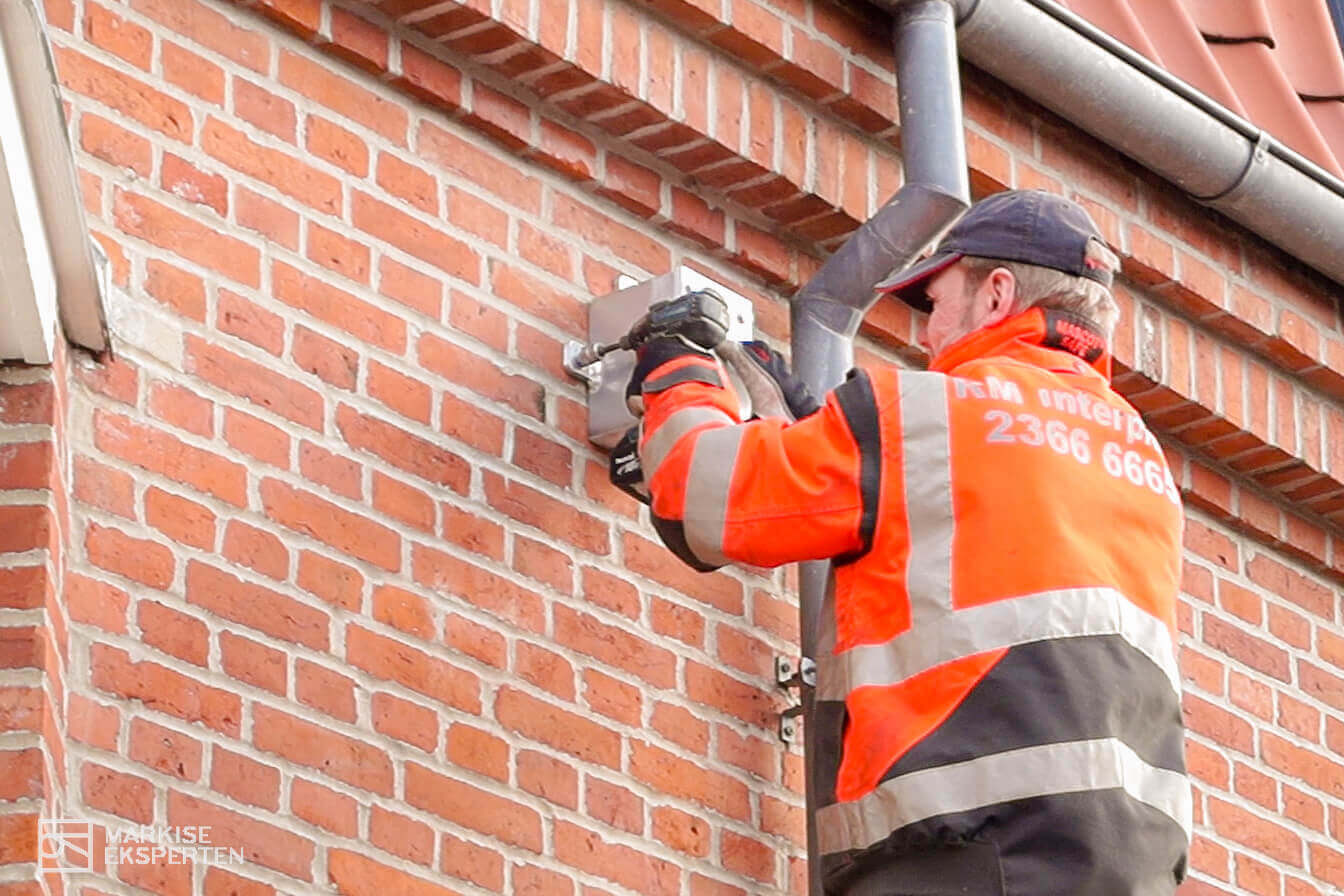

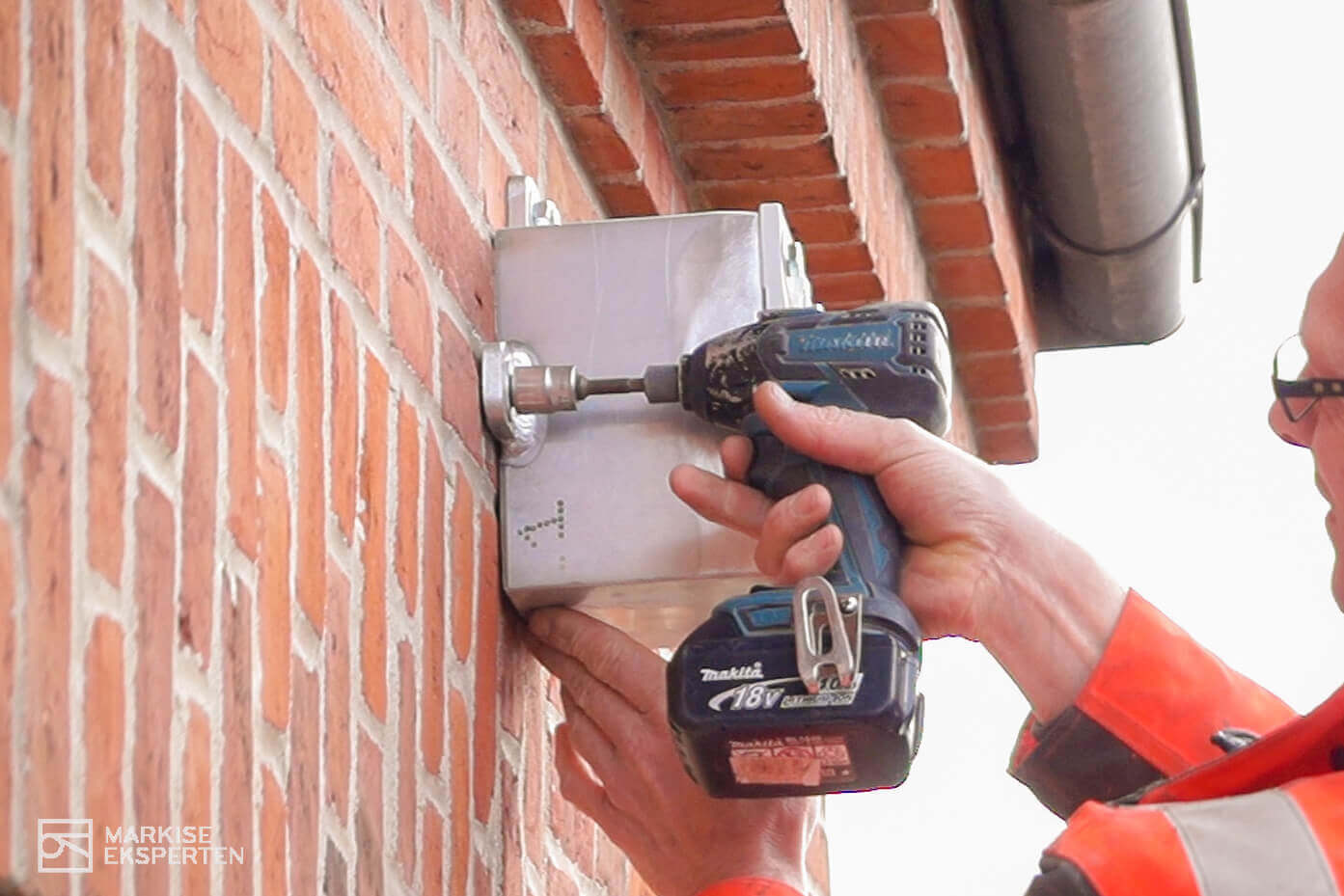

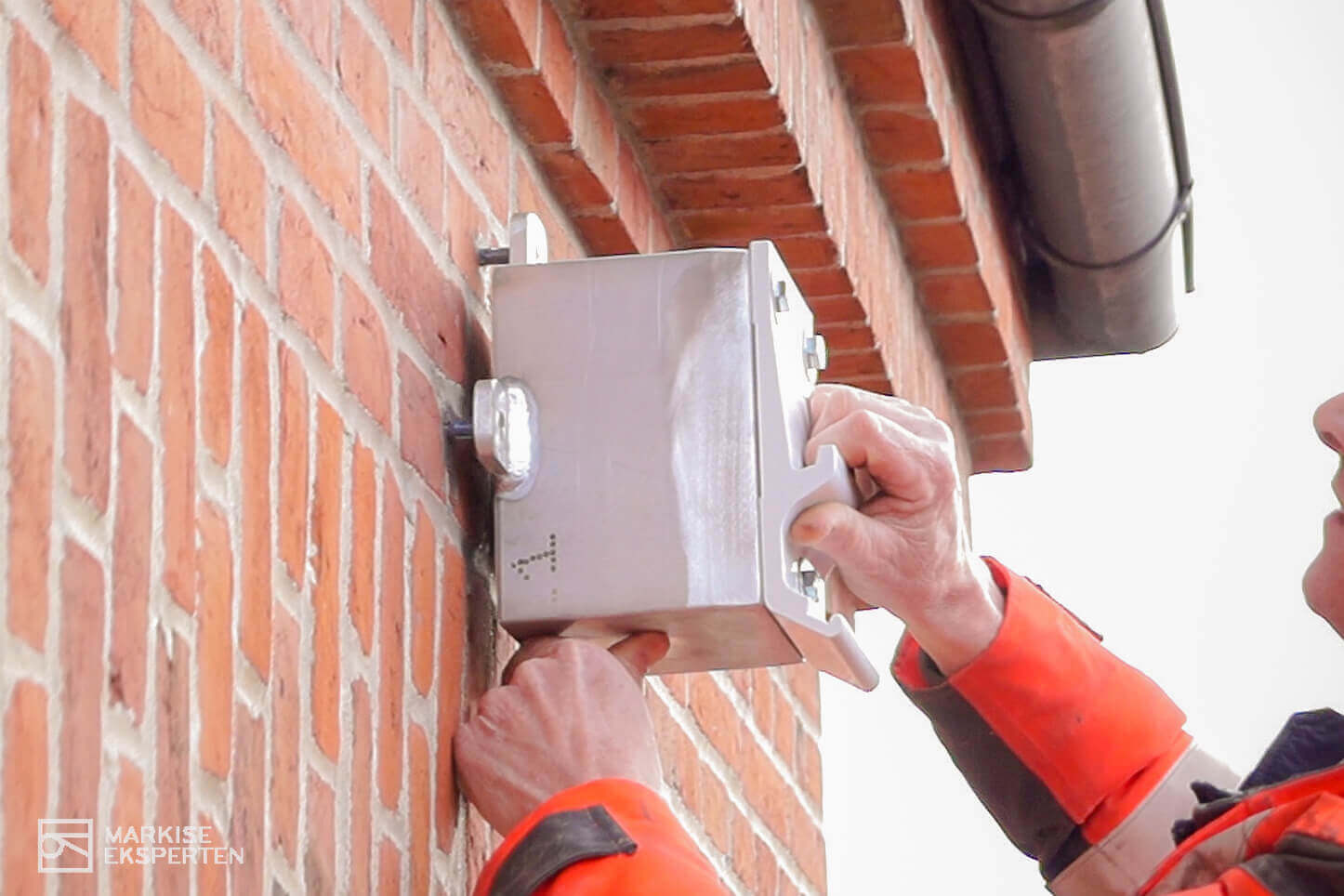

6. Montage af beslag
Når limen er hærdet, opsættes specialbeslagene og boltes fast. Montage af beslag Montage af beslag Montage af beslag

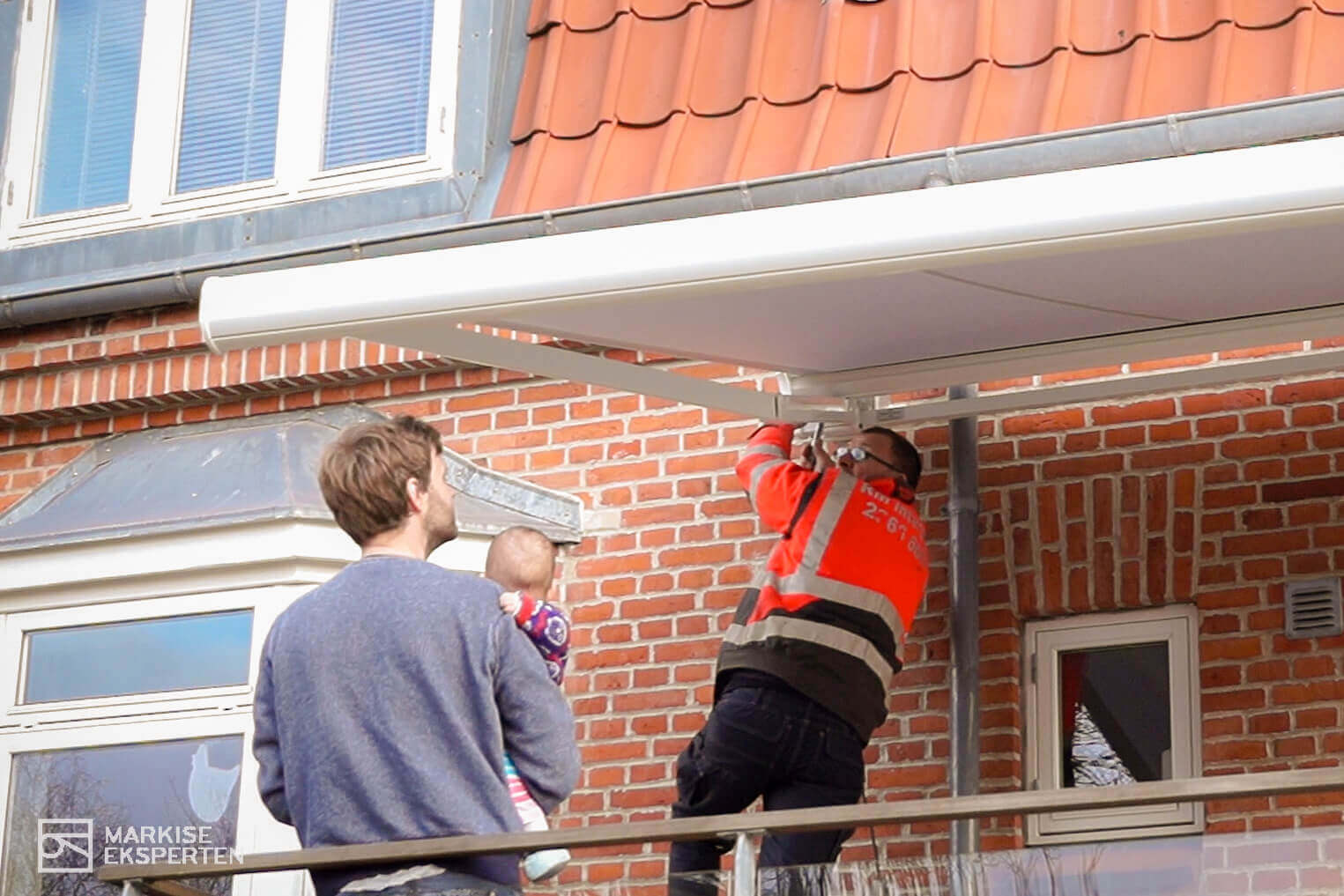

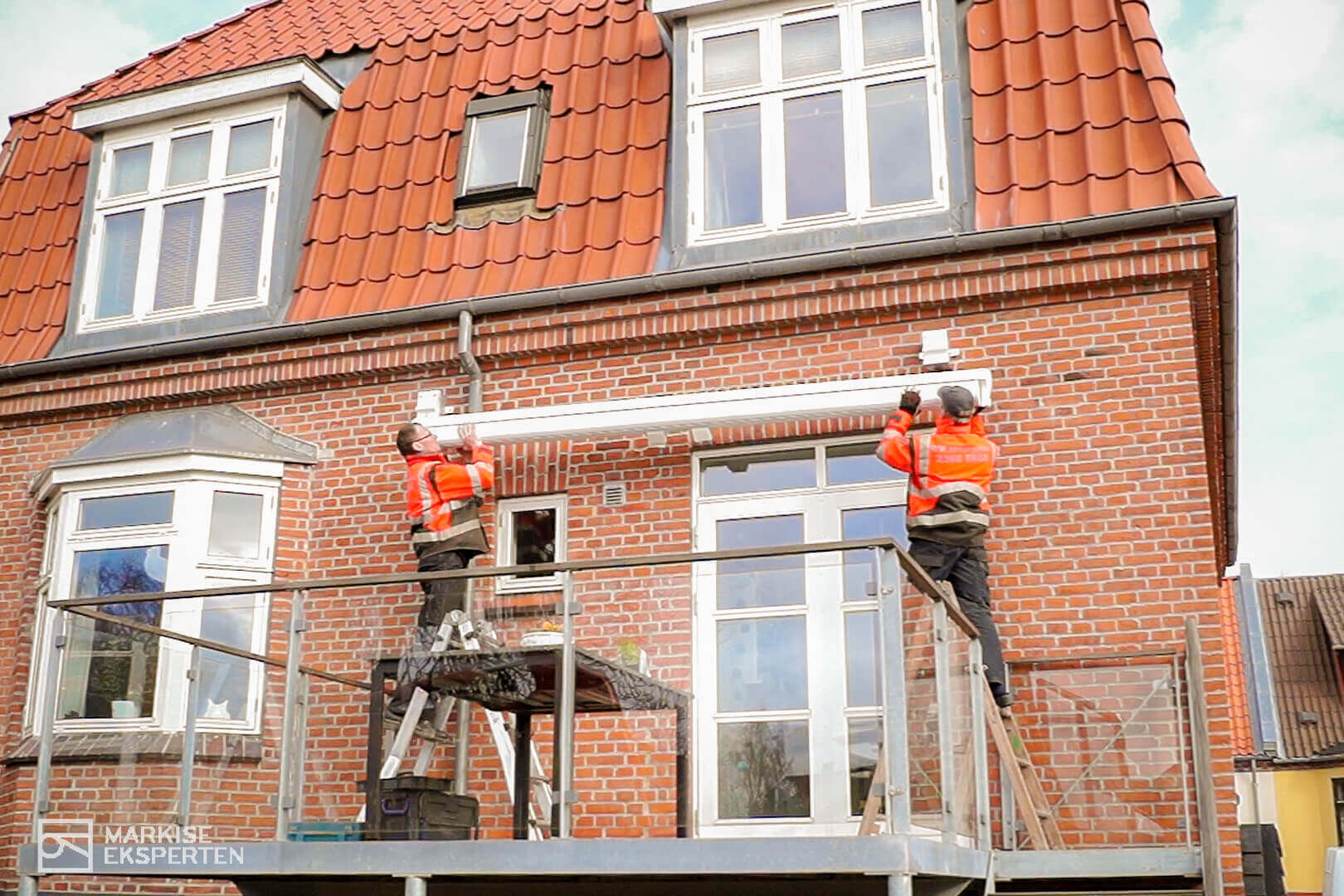

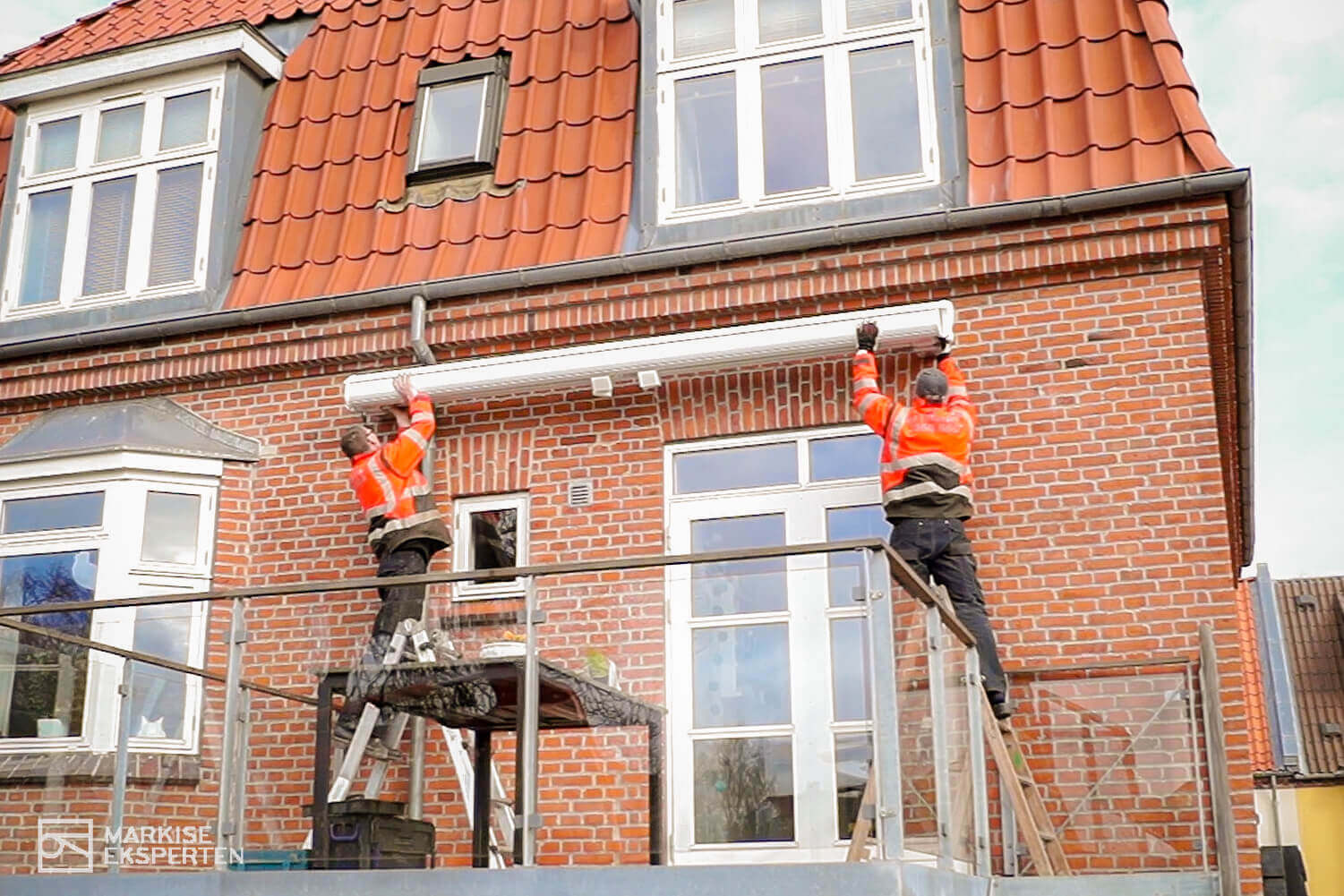

7. Opsætning af markise
Markisen kan nu løftes op i de to beslag. Opsætning af markise Opsætning af markise Opsætning af markise

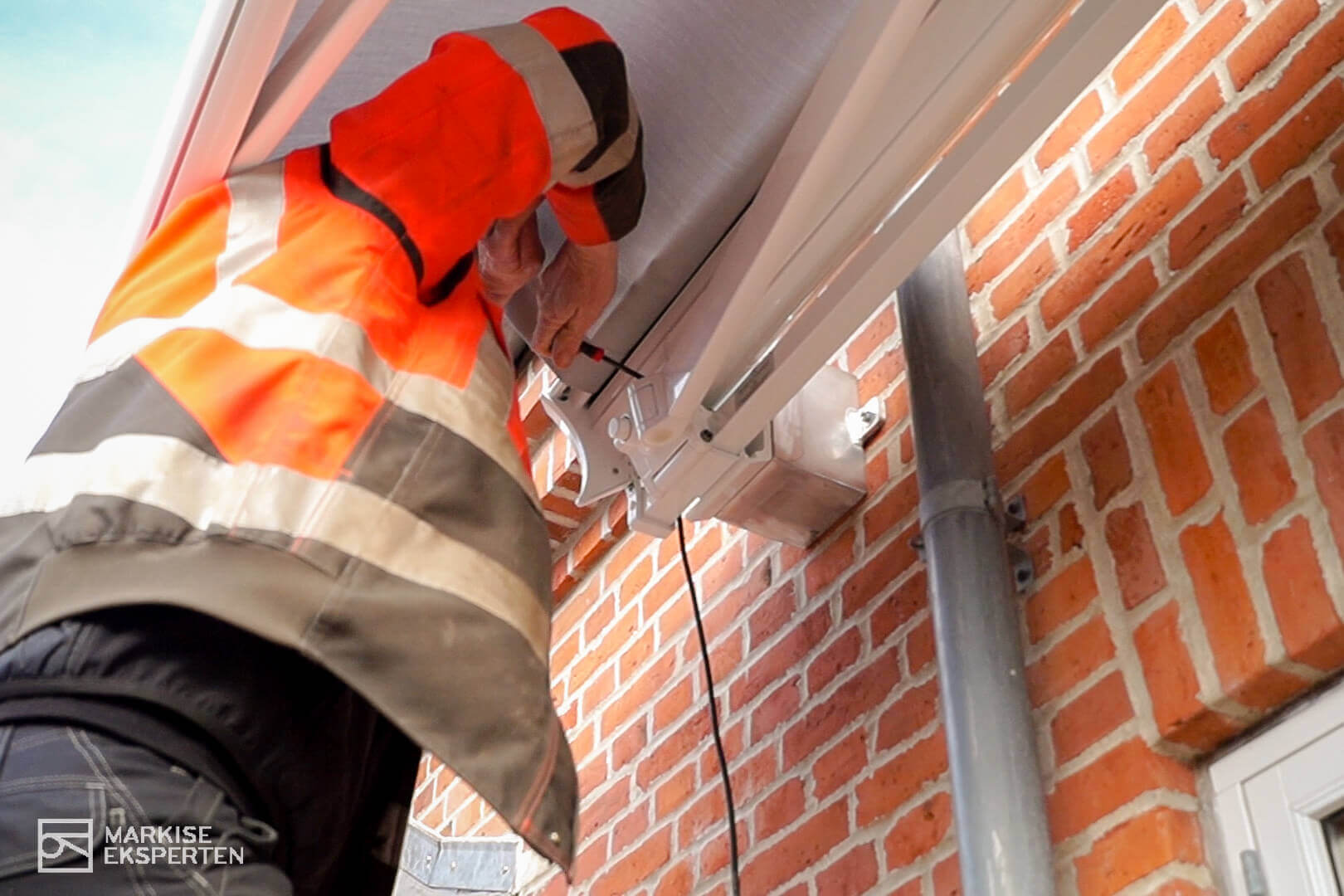

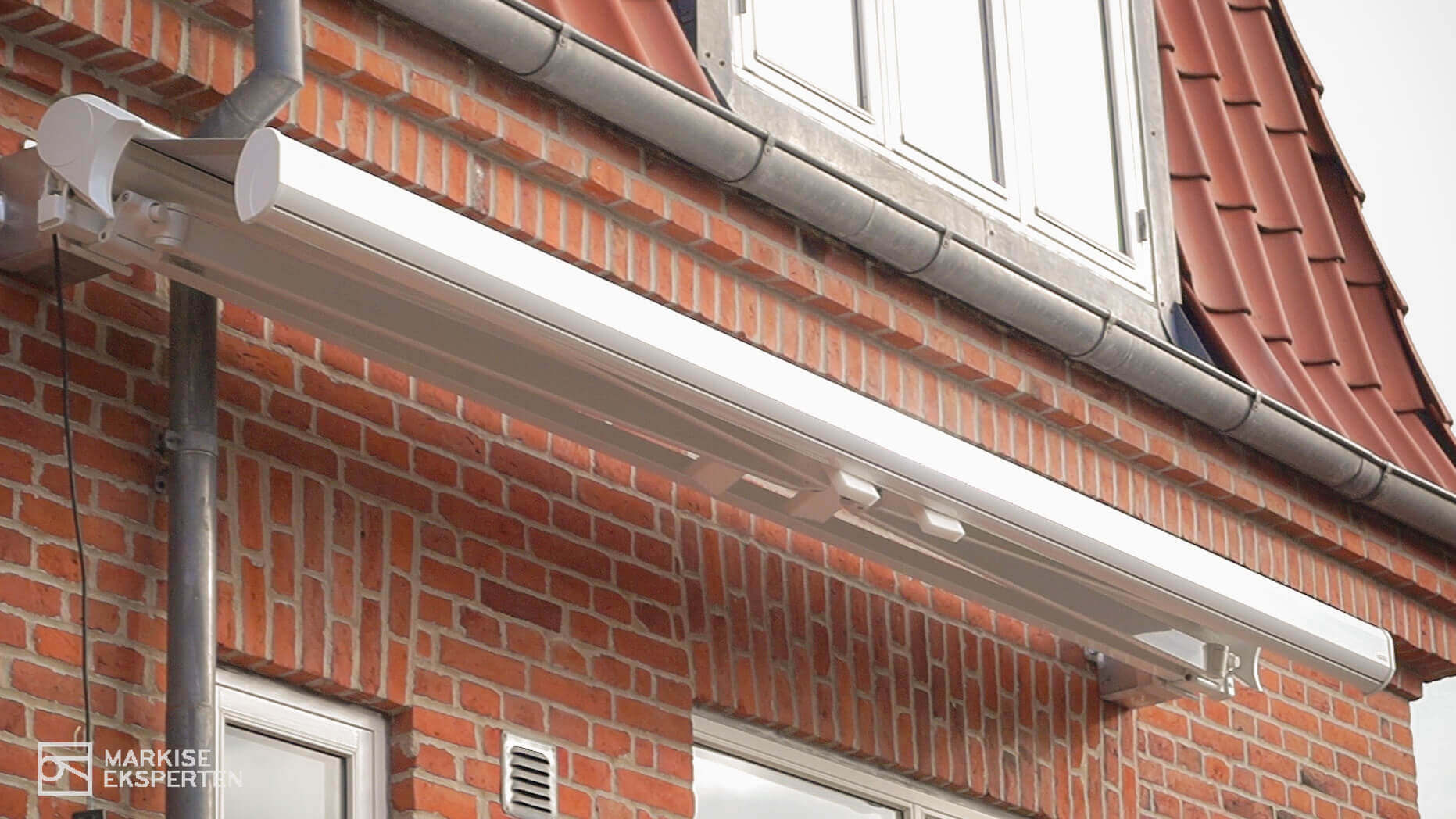

8. Fastspænding af markise

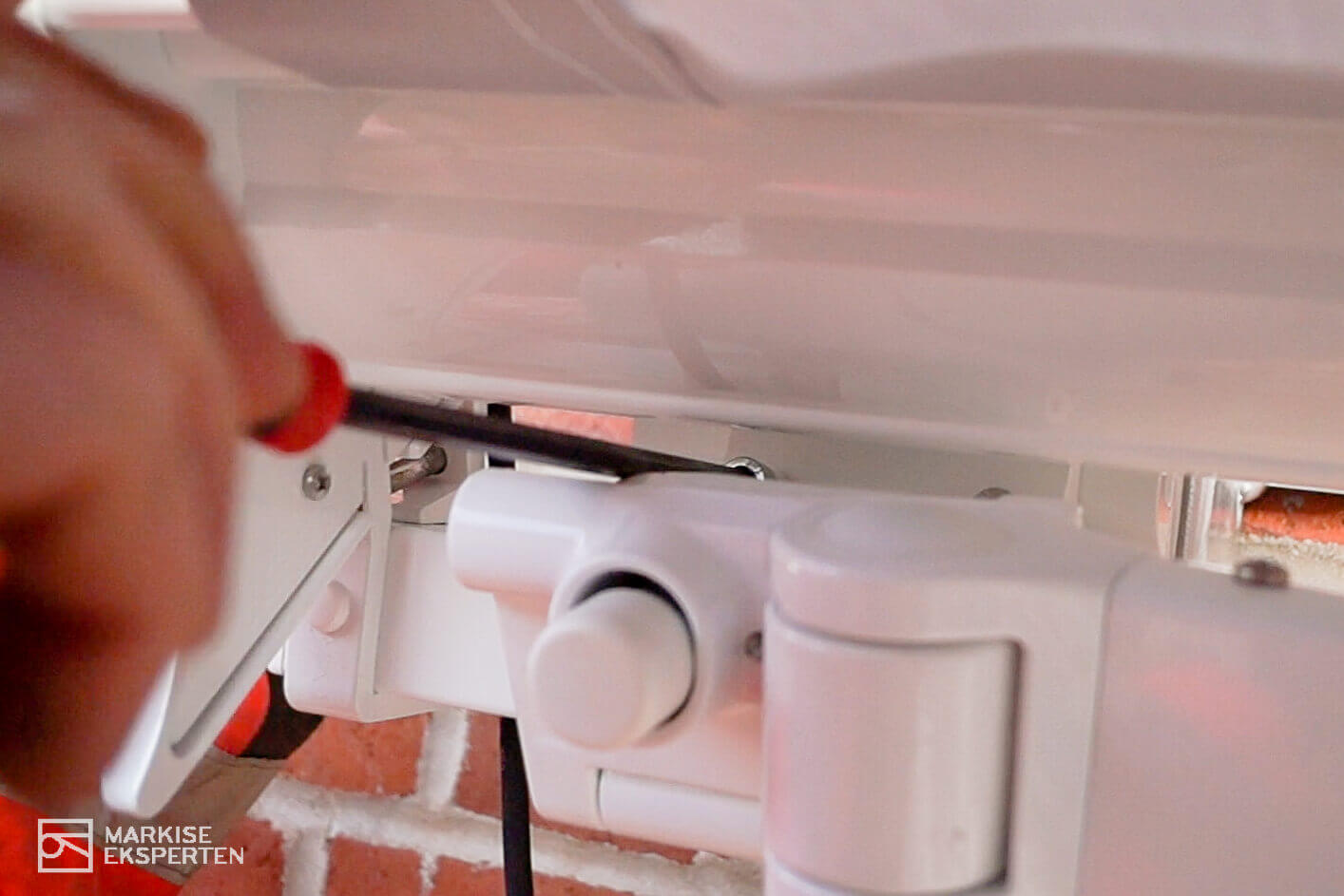

Når markisen hænger i beslagene, kan den fastspændes via to unbrakoskruer i hver arm. Ved at rulle markisen 50 cm ud har man adgang til de to skruer, som spænder markisen fast. Fastspænding af markise Fastspænding af markise Fastspænding af markise

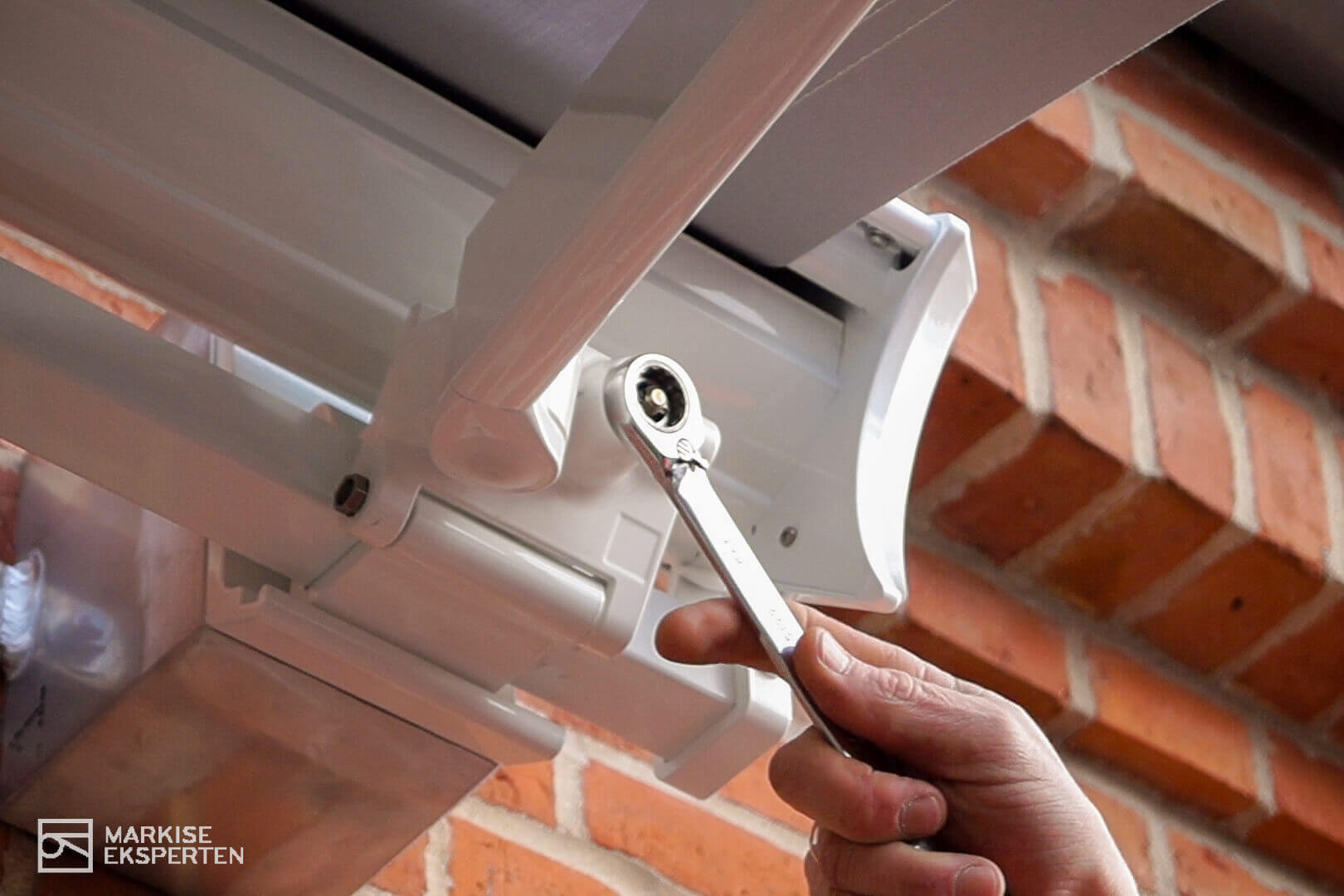

9. Justering af hældning på markisen
Til slut kan markisens hældning justeres. Det gøres med en fastnøgle ved at justere på en skrue på hver markisearm. Skruen er skjult bag en plastickappe, som først skal fjernes. Justering af hældning på markisen Justering af hældning på markisen

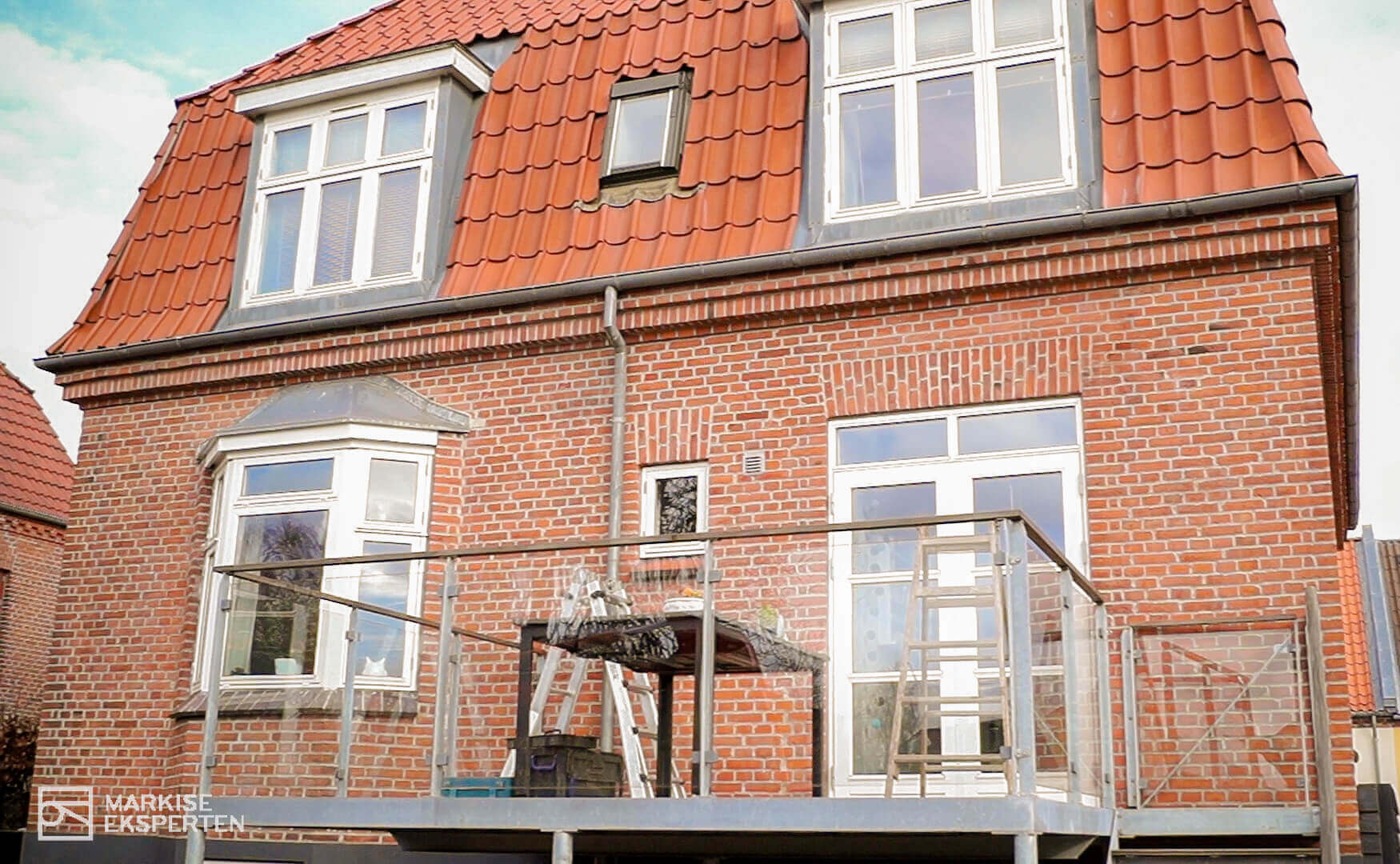

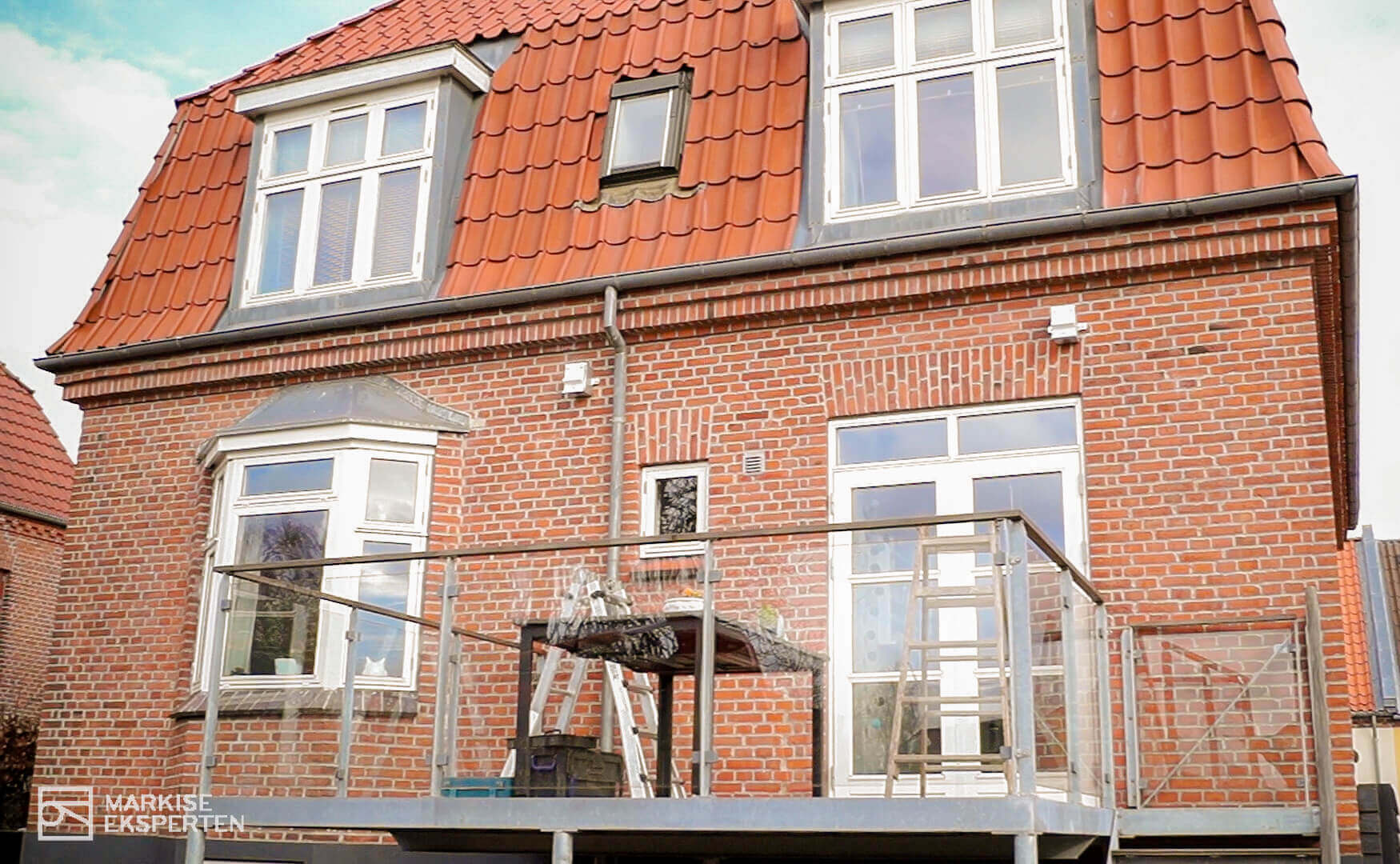

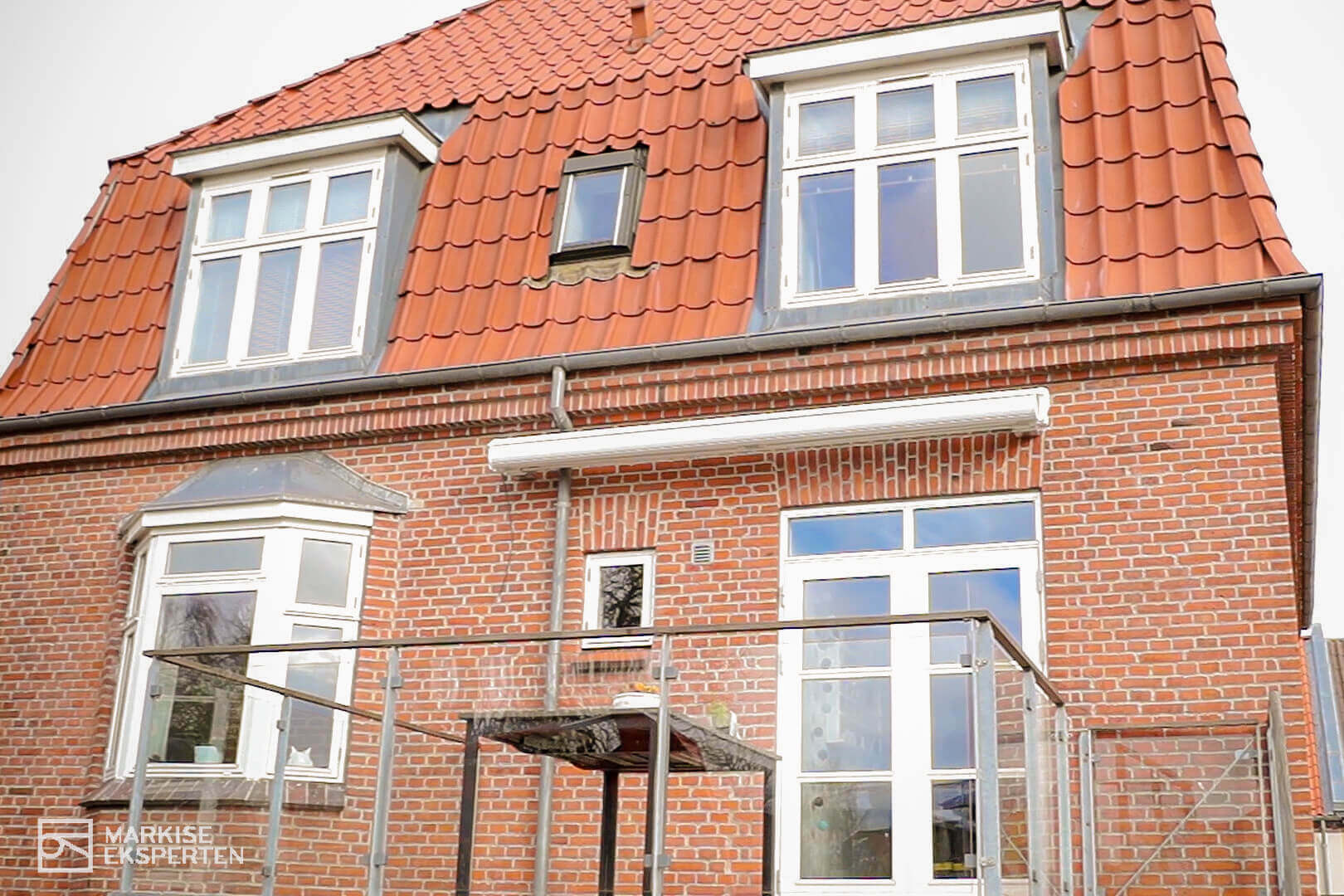

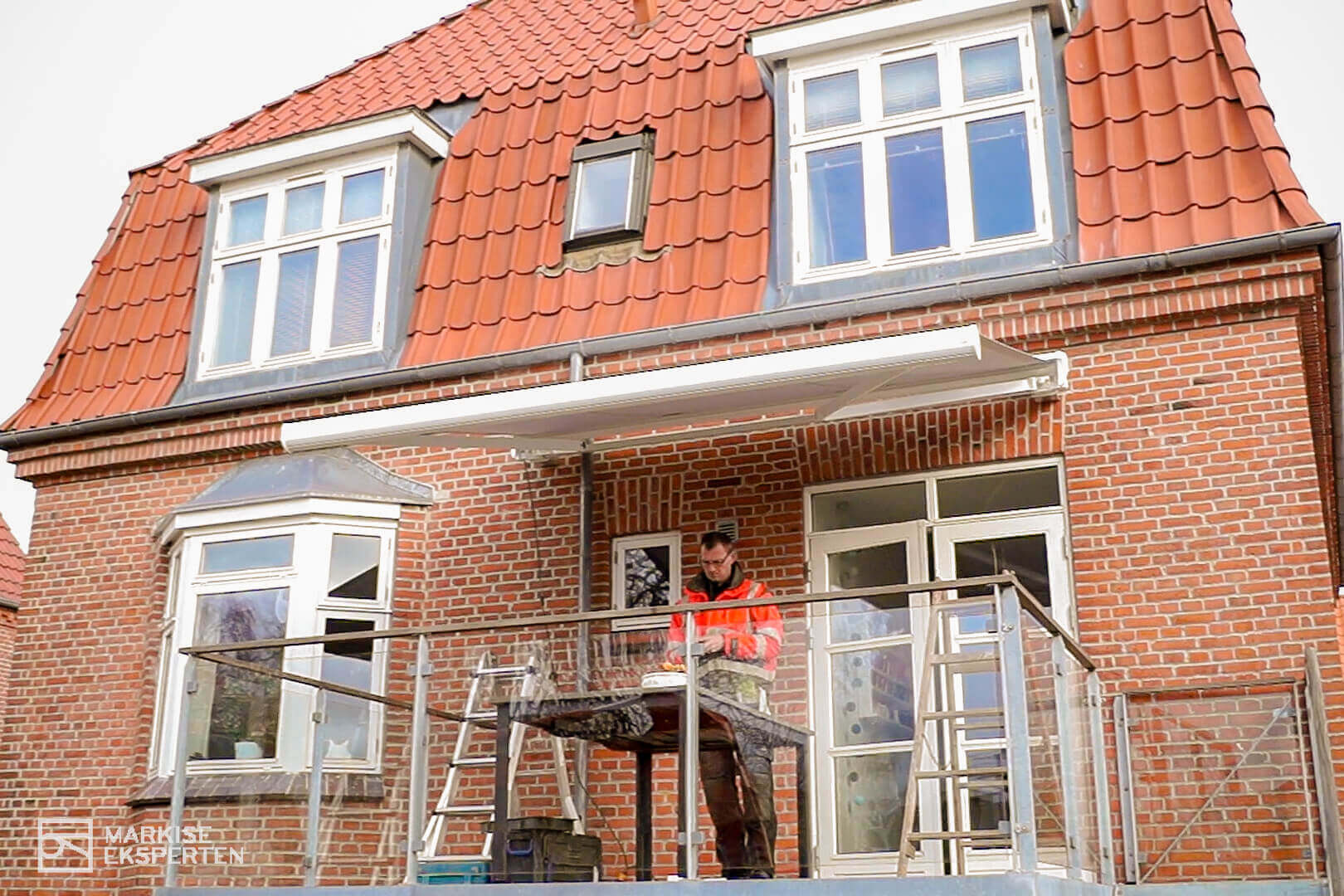

10. Før- og efterbilleder.
Før og efter billeder Før og efter billeder Før og efter billeder
